Pijpcompensatoris een apparaat dat gewoonlijk wordt gebruikt in pijpleidingsystemen om buisuitbreiding en samentrekking veroorzaakt door temperatuurveranderingen, trillings- of installatiefouten te compenseren. Het kan de stress op het buizensysteem verminderen en voorkomen dat overmatige stress schade aan de leidingen veroorzaakt.
Gewoonpijpcompensatorenzijn voornamelijk van de volgende typen:

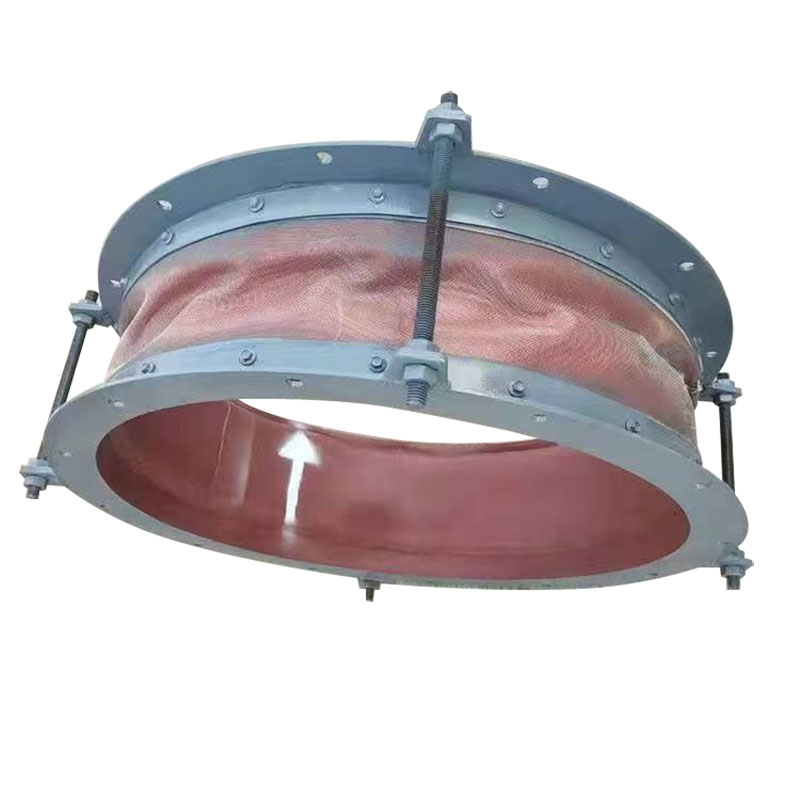

1. Uitbreiding gewricht: een uitbreidingsgewricht is een intrekbaarpijpcompensator. Het is meestal gemaakt van metaal- of rubbermateriaal. Het kan automatisch de lengte aanpassen wanneer de pijpleiding wordt onderworpen aan expansie- en contractiekracht, waardoor de expansie en contractie -vervorming van de pijpleiding worden geabsorbeerd en de impact op omliggende apparatuur en pijpleidingverbindingsonderdelen wordt verminderd.
2. Springsteun: de veersteun gebruikt de elastische eigenschappen van de veer om een vergoeding voor het pijpleidingsysteem te bereiken. Op basis van de expansie- en contractiekarakteristieken van de pijplijn kan het zijn eigen hoogte aanpassen en de stress op de pijpleiding verminderen. Wat de installatiepositie betreft, wordt deze meestal geïnstalleerd op het ondersteuningspunt of de discontinue positie van de pijpleiding om een beter compensatie -effect te bieden.
3. WRICTION SLIDING SUPPART: De wrijvingsservoorondersteuning maakt gebruik van wrijving om een vergoeding voor het pijplijnsysteem te bereiken. Het regelt voornamelijk de expansie- en contractie -vervorming van de pijpleiding door de wrijving tussen de beweegbare plaat en de afdekplaat aan te passen, en is geschikt voor een kleinere verplaatsingscompensatie.
4. Slangcompensator: dit is eenpijpcompensatorGemaakt van flexibel materiaal, meestal gemaakt van rubber of gegolfde metalen buis, die een deel van de stress kan dragen wanneer het pijpleidingssysteem uitzet en contracteert, waardoor de impact op de pijpleiding en connectoren wordt verminderd. Slangcompensatoren zijn geschikt voor pijpleidingen met een kleinere diameter.
