Als een belangrijk onderdeel om de thermische expansie en contractie en trillingsverplaatsing van buizen te verlichten,pijpcompensatorenzijn verdeeld in categorieën op basis van compensatieprincipes en toepassingsscenario's. Verschillende soorten ontwerpen zijn ontworpen rond "het verminderen van buisspanning" om een productsysteem te vormen dat geschikt is voor verschillende werkomstandigheden.
Axiale compensatoren zijn de meest basale categorie. Ze absorberen de axiale verplaatsing van pijpen door de axiale expansie en samentrekking van balg. Ze hebben een compacte structuur en zijn geschikt voor rechte pijpen. De compensatiehoeveelheid van een enkele eenheid kan 50-300 mm bereiken en het drukniveau bedekt 0,6-4,0 mpa. Ze worden vaak gebruikt bij verwarmings- en airconditioningswatersystemen. Wanneer ze worden geïnstalleerd, moeten ze worden gekoppeld aan geleidemotieven om de radiale afwijking te regelen.
Transversale compensatoren bereiken verplaatsingscompensatie door de transversale buiging van balg, die geschikt is voor leidingen met laterale afwijkingen (zoals bochten). Het neemt een scharnier- of universele ringstructuur aan, die laterale verplaatsingen van 100-500 mm kan absorberen, een sterk anti-instabiliteitsmogelijkheden heeft, wordt veel gebruikt in oliopijsten op lange afstand en kan effectief omgaan met pijpafwijkingen veroorzaakt door de nederzetting.
Hoekcompensatoren zijn samengesteld uit een enkele of meerdere balg. Ze compenseren de verplaatsing op de hoek van de pijp door hoekverplaatsing. Ze worden vaak gebruikt in L-vormige en Z-vormige pijplay-outs. De compensatiehoek kan ± 15 ° bereiken. Bij gebruik met een vaste beugel kan het de spanningsconcentratie bij de bocht van de pijp verminderen. Het is vooral gebruikelijk in procesbuizen van chemische planten.
Mouwcompensatoren zijn samengesteld uit een kernbuis en een buitenste schaal. Ze absorberen verplaatsing door axiale glijden. De compensatiehoeveelheid kan meer dan 1000 mm bereiken en is geschikt voor pijpen met grote diameter (DN500-DN3000). De afdichtingsvuller moet echter regelmatig worden gehandhaafd. Het wordt meestal gebruikt in waterleidingen met een goede waterkwaliteit en wordt veel gebruikt in gemeentelijke leidingen.

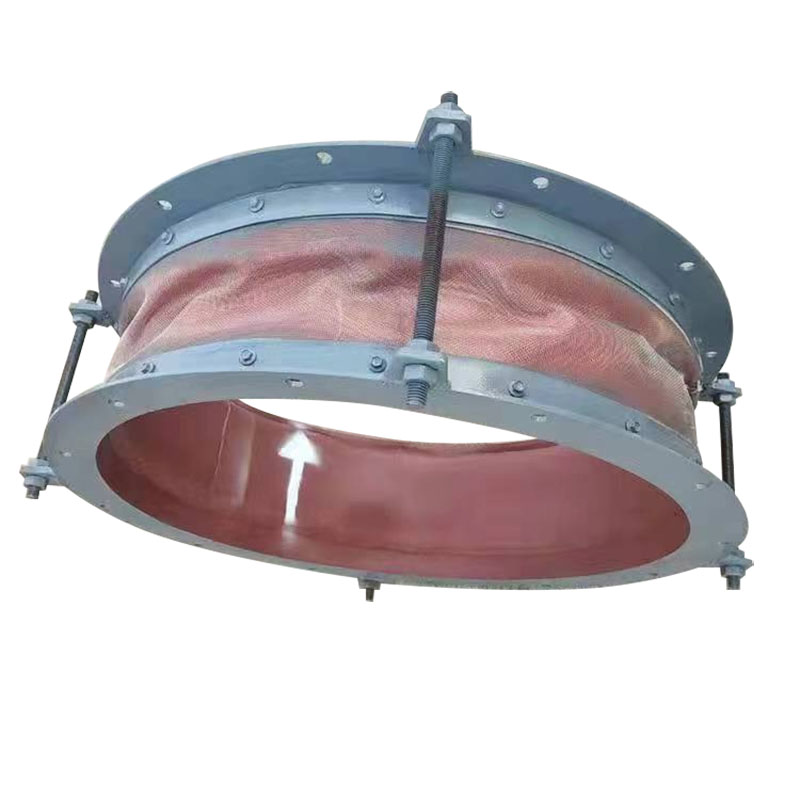

Niet-metalen compensatoren zijn gemaakt van flexibele materialen zoals stoffen en rubber. Ze hebben een breed temperatuurweerstandsbereik (-196 ℃ tot 1200 ℃), kunnen multidimensionale verplaatsing absorberen en een goede shock- en ruisreductieprestaties hebben. Ze zijn geschikt voor scènes met sterke corrosie en hoge trillingen zoals vloeistoffen en chemische uitlaatpijpen, maar de druklagercapaciteit is laag (meestal ≤0,6 mpa).
De selectie van verschillende soorten compensatoren moet volledig worden beoordeeld in combinatie met pijpmedia, druk, temperatuur en verplaatsing. Het axiale type is geschikt voor kleine verplaatsing rechtstreekspijpen,De transversale en hoekige typen zijn geschikt voor complexe pijplay-outs, het mouwtype is geschikt voor grote verplaatsingsscenario's en het niet-metalen type richt zich op corrosieweerstand en schokabsorptie. Redelijke selectie kan het faalpercentage van het pijpsysteem verminderen en de levensduur van de apparatuur verlengen, wat een belangrijk onderdeel is van het ontwerp van het pijptechniek.
