In moderne industriële systemen staat vloeistoftransport vaak voor uitdagingen zoals trillingen, lawaai, drukschommelingen en verkeerde uitlijning tussen pijpleidingcomponenten. ARubberen zachte verbindingBiedt een effectieve oplossing voor deze problemen door schokken te absorberen, te compenseren voor verplaatsing en ervoor te zorgen dat een soepele werking van pijpleidingen. Van waterbehandelingsfaciliteiten tot petrochemische planten, van HVAC -systemen tot brandbeveiligingsnetwerken, rubberzachte verbindingen spelen een cruciale rol bij het verbeteren van de operationele efficiëntie en het verlengen van de levensduur van apparatuur.

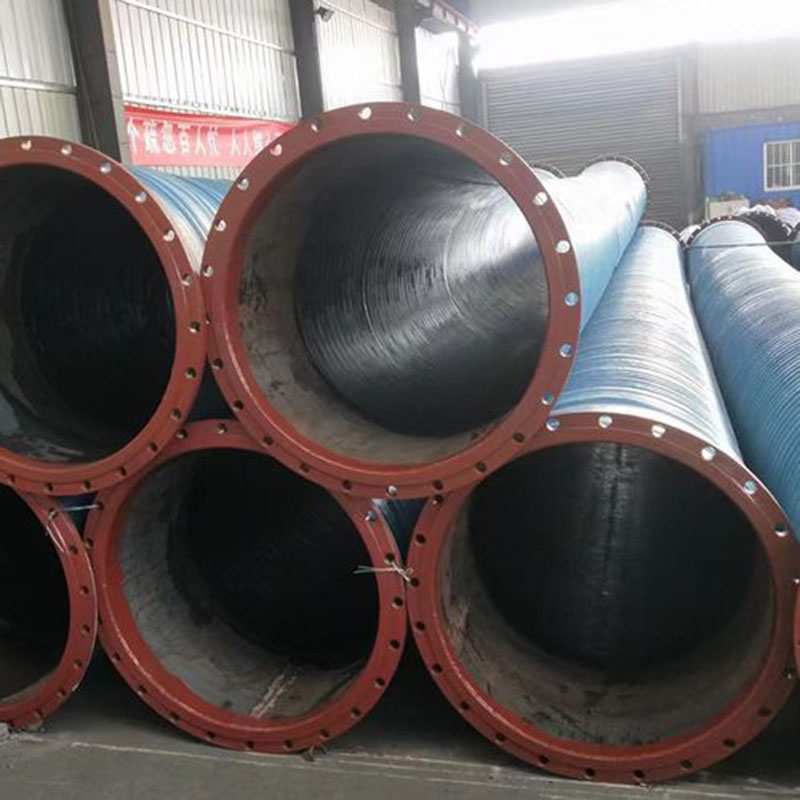

Een rubberen zachte aansluiting, ook bekend als een rubberen expansieverbinding of rubberen flexibele gewricht, is een elastische connector die is geïnstalleerd tussen twee pijpleidingen. Het is meestal samengesteld uit hoogwaardig rubber, versterkte nylon koordstof en stalen flenzen, ontworpen om trillingen te verwerken, ruis te absorberen en thermische expansie of mechanische verplaatsing te compenseren.
Trillingsisolatie
Absorbeert trillingen van pompen, compressoren en andere roterende apparatuur, waardoor spanning op leidingen wordt verminderd.
Geluidsreductie
Voorkomt de overdracht van mechanische ruis langs de pijpleiding, waardoor werkomgevingen worden verbeterd.
Thermische expansiecompensatie
Behandelt door temperatuur geïnduceerde lengteveranderingen in pijpleidingen zonder complexe mechanische structuren te vereisen.
Druk en verkeerde uitlijning
Biedt plaats aan kleine verkeerde uitlijningen tijdens de installatie en beheert de drukstieken effectief.
Corrosieweerstand
Rubberen materialen van hoge kwaliteit weerstaan olie, zuur, alkali en zeewater, waardoor de levensduur wordt verlengd.
In industriële toepassingen kan zelfs een lichte verkeerde uitlijning of trillingen leiden tot pijpleidingscheuren of gewrichtsfouten. Rubber zachte verbindingen beperken deze problemen effectief, waardoor de operationele stabiliteit op de lange termijn zorgt.
De functionaliteit van een rubberen zachte verbinding is gebaseerd op zijn flexibele structuur en duurzame materialen. Het unieke ontwerp stelt het in staat om onder stress te vervormen terwijl het terugkeert naar zijn oorspronkelijke vorm wanneer de stress wordt verwijderd. Deze flexibiliteit levert belangrijke mechanische voordelen op.
Wanneer een pomp trillingen genereert, absorbeert de rubberen gewricht de energie, waardoor transmissie door de pijpleiding wordt voorkomen.
Wanneer het systeem thermische expansie of samentrekking ondergaat, compenseert de rubberen gewricht voor axiale, laterale en hoekige verplaatsing.
Wanneer er drukschommelingen zijn, verdeelt het gewricht de belasting gelijkmatig en beschermt de integriteit van de pijpleiding.
| Onderdeel | Beschrijving | Voordeel |
|---|---|---|
| Rubberlichaam | Gemaakt van EPDM, NBR, NR of andere verbindingen | Biedt flexibiliteit en afdichting |
| Versterkende stof | Hoogwaardig nylon of polyester koord | Verbetert de drukweerstand |
| Stalen flenzen | Koolstofstaal, roestvrij staal of ductiel ijzer | Zorgt voor een beveiligde pijpverbinding |
| Binnenvoering | Optionele anti-corrosie voering | Verbetert de duurzaamheid voor harde media |
Door deze structurele componenten te integreren, behouden rubberzachte verbindingen de prestaties van de pijpleiding onder hoge druk-, hoge-temperatuur- en corrosieve omgevingen.
Om de juiste rubberzachte verbinding te selecteren, is het cruciaal om de technische parameters van het product te begrijpen. Bij Fushuo bieden we oplossingen die zijn afgestemd op diverse industrieën, waardoor compatibiliteit met verschillende operationele eisen zorgen.
| Parameter | Specificatiebereik |
|---|---|
| Nominale diameter (DN) | DN25 - DN3000 |
| Werkdruk | PN10 / LIM16 / PN25 |
| Bedrijfstemperatuur | -20 ° C tot +120 ° C (aanpasbaar tot 200 ° C) |
| Verplaatsingsmogelijkheden | Axiale ± 10 mm, laterale ± 20 mm, hoekige ± 15 ° |
| Rubbermateriaal | EPDM, NBR, NR, SBR, FKM, Neopreen |
| Flensstandaard | Degene, en zie, rechtvaardig, bas, rut |
| Gemiddelde compatibiliteit | Water, zeewater, olie, gas, chemicaliën, lucht |
Deze flexibele gewrichten worden veel gebruikt in industrieën die betrouwbare pijplijnsystemen vereisen.
Watervoorziening en drainage - Gemeentelijke pijpleidingen, rioleringsbehandeling en ontziltingssystemen.
HVAC -systemen - absorbeert trillingen in koelmachines, pompen en koeltorens.
Petrochemische industrie - bestand tegen olie, gas en corrosieve chemicaliën.
Krachtplanten - verwerkt hoge temperaturen en druk in koelwaterpijpleidingen.
Marine en offshore - beschermt tegen zeewatercorrosie en dynamische belastingeffecten.
Brandbeveiligingssystemen - handhaaft de stabiliteit tijdens drukspieken.
Door de juiste maat, materiaal en configuratie te kiezen, kunnen ingenieurs zorgen voor naadloze pijpleidingintegratie en duurzaamheid die duurzaam is.
A1. Begin met het identificeren van uw pijpleidingdiameter, werkdruk, temperatuurbereik en vloeistofmedium. Selecteer vervolgens een rubberen materiaal dat compatibel is met uw medium - bijvoorbeeld EPDM voor heet water, NBR voor olie en FKM voor sterke chemicaliën. Zorg er bovendien voor dat flensstandaarden overeenkomen met uw pijplijnspecificaties. Het raadplegen van een ervaren leverancier zoals Fushuo kan het selectieproces vereenvoudigen.
A2. Onder normale omstandigheden kan een hoogwaardige rubberen zachte verbinding 5 tot 10 jaar duren. De levensduur van de services hangt echter af van verschillende factoren:
Bedrijfstemperatuur en druk
Type medium vervoerd
Installatiekwaliteit en afstemming
Onderhoudsfrequentie
Routine -inspecties en tijdige vervangingen zijn essentieel voor het maximaliseren van de duurzaamheid.
Een rubberen zachte verbinding is meer dan alleen een pijpleidingaccessoire; Het is een integraal onderdeel voor operationele veiligheid en efficiëntie. Van het verminderen van trillingen en ruis tot het compenseren van thermische expansie en het voorkomen van pijpleidingsfalen, deze connectoren zijn van vitaal belang in meerdere industrieën.
BijFushuo, we zijn gespecialiseerd in de productie van krachtige rubberen zachte verbindingen die voldoen aan internationale normen en langdurige betrouwbaarheid bieden. Met geavanceerde productietechnologie en strikte kwaliteitscontrole zorgen we ervoor dat onze producten optimale prestaties bieden in zelfs de meest veeleisende omgevingen.
Als u op zoek bent naar aangepaste oplossingen of deskundig advies nodig heeft voor uw pijplijnsysteem,Neem contact met ons opvandaag om uw vereisten te bespreken. Ons professionele team is klaar om op maat gemaakte aanbevelingen en uitgebreide technische ondersteuning te bieden.
