In industriële en bouwleidingsystemen,Pijpcompensatoren(ook bekend als dilatatievoegen of flexibele compensatoren) dienen als cruciale componenten die bewegingen absorberen, spanning verlichten en de systeemintegriteit behouden onder wisselende operationele omstandigheden.
Om te beginnen volgt hier een typisch specificatieoverzicht voor een hoogwaardige metalen balgpijpcompensator:
| Parameter | Typische waarde/bereik |
|---|---|
| Nominale diameter (DN) | DN 50 – DN 2400 mm |
| Nominale druk | Tot 2,5 MPa (of hoger voor speciale ontwerpen) |
| Maximale bedrijfstemperatuur | Tot ~450 °C (of meer voor exotische legeringen) |
| Bewegingscapaciteit | Axiaal, lateraal, hoekverplaatsing (varieert per ontwerp) |
| Materiaal van balg | Roestvrij staal (of legeringen voor hoge temperaturen) |
| Beëindig verbindingen | Gelaste uiteinden, van een flens voorzien, van schroefdraad voorzien of gegroefd indien nodig |
| Ontwerpleven / cycli | Ontworpen voor een hoog aantal vermoeidheidscycli; verwacht tientallen jaren als het op de juiste manier wordt geselecteerd |
Deze specificatietabel benadrukt essentiële ontwerpparameters en illustreert de professionele nauwkeurigheid achter de productselectie. De inhoud die volgt onderzoekt waarom compensatoren belangrijk zijn, hoe ze functioneren en worden geselecteerd, en de opkomende trends die hun toekomst vormgeven.

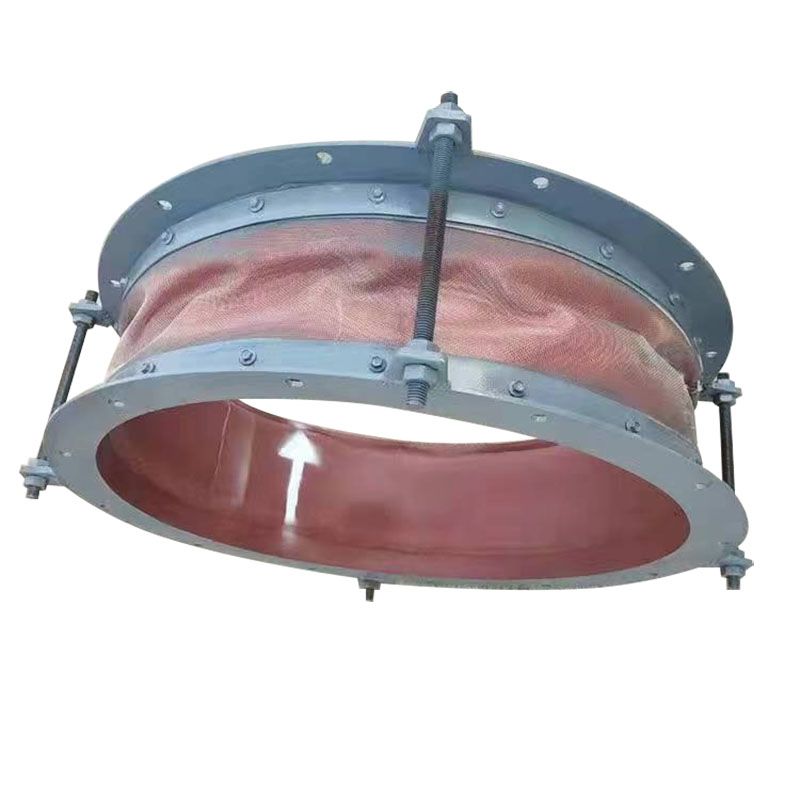

Een pijpcompensator is een flexibel apparaat dat in een leidingsysteem wordt geïnstalleerd om mechanische vervormingen als gevolg van thermische uitzetting, samentrekking, trillingen, drukschommelingen, verkeerde uitlijningen, zettingen of seismische activiteit te absorberen. In de praktijk worden veel compensatoren gebouwd met een of meer metalen balgen (gegolfde flexibele elementen) plus connectoren en ondersteunende hardware.
Absorbeer thermische uitzetting/samentrekking: Voorkomt leidingspanning en vervorming wanneer temperatuurveranderingen uitzetting of krimp veroorzaken.
Trillings- en schokisolatie: Werkt als een dempingselement en vermindert de overdracht van trillingen of drukstoten van apparatuur (pompen, compressoren, enz.) naar het leidingsysteem.
Uitlijningscompensatie: Corrigeert kleine afwijkingen of verkeerde uitlijningen die ontstaan tijdens de installatie of als gevolg van beweging van de structuur.
Stressvermindering: Vermindert spanningen op steunen, flenzen, kleppen en apparatuur door de bewegingsabsorptie te lokaliseren.
Accommoderen van bezinking of seismische verplaatsing: Helpt de integriteit te behouden bij het verschuiven van funderingen of seismische actie door gecontroleerde verplaatsing mogelijk te maken.
Zo wordt de compensator een structurele “buffer” die de stijve delen van het leidingsysteem beschermt tegen schade en falen door flexibiliteit te lokaliseren waar dat nodig is.
Pijpleidingen worden steevast geconfronteerd met mechanische spanningen als gevolg van temperatuurcycli, drukschommelingen en dynamische belastingen. Zonder de juiste aanpassing kunnen deze spanningen vermoeiingsscheuren, lekkages of catastrofaal falen veroorzaken. De compensator is de technische oplossing die deze spanningen verlicht en de robuustheid van het systeem verbetert.
Stressvermindering en een lang leven
Door uitzetting en krimp te absorberen voorkomen compensatoren de accumulatie van thermische spanning in leidingen, kleppen en verbindingen, waardoor de levensduur wordt verlengd.
Compactheid en ruimte-efficiëntie
Vergeleken met lange uitzettingslussen of bochten bieden compensatoren verplaatsingsabsorptie in een compact pakket.
Lagere structurele belastingen
Het apparaat vermindert de belastingoverdracht naar ankers of bouwconstructies, waardoor de behoefte aan overmatig ontworpen steunen afneemt.
Vereenvoudigde systeemindeling
Doordat de flexibele compensatie gelokaliseerd is, wordt het leidingontwerp eenvoudiger, waardoor de complexiteit afneemt.
Geluids- en trillingscontrole
Het verminderen van trillingen en pulsaties helpt het geluidsniveau te verminderen en beschermt gevoelige apparatuur.
Aanpassingsvermogen aan wisselende omstandigheden
Een goed geselecteerde compensator kan verplaatsingen in meerdere richtingen aan (axiaal, lateraal, hoekig).
Kostenbesparingen gedurende de levenscyclus
Hoewel de initiële kosten hoger zijn dan bij starre verbindingen, rechtvaardigen besparingen door minder onderhoud, stilstand en herbewerking vaak de kosten.
Potentiële beperkingen waarmee rekening moet worden gehouden
Het compensatiebereik is eindig; te grote bewegingen buiten het ontwerp zijn schadelijk.
Drukstuwkracht moet worden beheerd, vooral voor axiale typen.
De kosten van ontwerpen met hoge cycli en hoge temperaturen kunnen aanzienlijk stijgen.
Een juiste installatie, uitlijning en ondersteuning zijn van cruciaal belang voor de prestaties; Verkeerde toepassing leidt tot vroegtijdig falen.
Gezien deze afwegingen moet het gebruik van een compensator worden gerechtvaardigd door een grondige thermische spanning en mechanische analyse. In veel toepassingen – vooral in energiecentrales, petrochemische, HVAC- en industriële installaties – wegen de voordelen ruimschoots op tegen de extra kosten.
Axiale compensatoren
Alleen omgaan met axiale verlenging/compressie. Ideaal voor rechte stukken met goed gedefinieerde vaste punten.
Laterale compensatoren
Geschikt voor zijwaartse verplaatsing; trekstangen die vaak worden gebruikt om bewegingskrachten te beheersen.
Hoekige compensatoren
Ontworpen om onder een hoek rond een draaipunt te buigen.
Universele (Multi-Belows) compensatoren
Combineer axiale + laterale + hoekflexibiliteit in één unit — handig bij complexe leidinggeometrieën.
Drukgebalanceerd (stuwkrachtgebalanceerd)
Interne geometrie neutraliseert drukkracht, waardoor de belasting op verankeringsconstructies wordt verminderd.
Balgen en verbindingsonderdelen moeten worden gekozen uit roestvrij staal, nikkellegeringen of andere materialen die compatibel zijn met vloeistof-, temperatuur- en omgevingsomstandigheden.
In corrosieve of hoge temperatuursystemen kunnen exotische legeringen (Inconel, Hastelloy) of voering worden gebruikt.
Schat de totale verwachte beweging (axiaal, lateraal, hoekig) over temperatuurcycli. Selecteer een ontwerp dat marge en hoge cyclusvermoeidheid biedt.
Zorg ervoor dat de nominale druk en temperatuur van de compensator overeenkomen met de systeemomstandigheden of deze overschrijden, met veiligheidsmarges.
Kies las-, flens-, gegroefde of draadeinden die bij uw systeem passen. Controleer of er voldoende installatieruimte is (ook voor toekomstige verplaatsingen). Zorg voor toegang voor inspectie en onderhoud.
Een goede externe verankering en geleiding voorkomen ongewenst buigen of knikken van de compensator. Er kunnen beperkingen nodig zijn om de verplaatsing te beperken of de belastingspaden onder controle te houden.
Het balgelement buigt (vouwt of ontvouwt) als reactie op veranderingen in de pijplengte of uitlijningsverschuivingen.
Bij axiale bewegingen worden de vouwen samengedrukt of uitgerekt, waardoor de verplaatsing wordt geabsorbeerd.
Bij zijdelingse of hoekbewegingen buigt of torst de balg dienovereenkomstig (afhankelijk van het ontwerp).
Trekstangen of externe geleiders kunnen de richting van de kracht controleren en overextensie voorkomen.
Er kunnen interne geleidebuizen, hulzen of versterkingen worden gebruikt om de stromingsturbulentie te verminderen en de blootstelling van de balg aan vloeistofkrachten te beperken.
Uitlijning: Zorg ervoor dat de compensator is uitgelijnd met de leidingen om zijdelingse belasting te voorkomen.
Ankers en geleiders: Installeer ankers, geleiders en bevestigingen volgens de ontwerptekeningen.
Bewegingstest: Beweeg de compensator vóór de inbedrijfstelling een volledige slag om de speling te controleren.
Thermische voorbelasting: Soms wordt een koude voorcompressie toegepast om de compensator binnen zijn bereik te centreren.
Ondersteuning: De compensator moet worden ondersteund als onderdeel van het leidingontwerp om doorzakken te voorkomen.
Lassen/flensen: Gebruik de juiste las- en flenstechnieken en vermijd vervorming.
Regelmatige visuele inspectie: Let op scheuren, vervorming of tekenen van vermoeidheid.
Lekcontroles: Let op lekken rond lasnaden of pakkingen.
Cyclusmonitoring: registreer het aantal cycli en vergelijk het met de ontwerplevensduur.
Trillingsmonitoring: Zorg ervoor dat de trillingsniveaus binnen aanvaardbare drempels blijven.
Vervangingsplanning: Plan op basis van slijtage vervanging vóór defecten.
Reiniging: Houd de balg en de omgeving vrij van vuil dat kan schuren of schuren.
Slimme / sensorgestuurde compensatoren
Het insluiten van rekstrookjes, verplaatsingssensoren of sensoren voor gezondheidsmonitoring om vermoeidheid te voorspellen en onderhoud te waarschuwen.
Geavanceerde legeringen en coatings
Gebruik van hoogwaardige materialen (nikkellegeringen, keramische coatings) voor extreme omgevingen (superkritische, agressieve vloeistoffen).
Compacte ontwerpen met meerdere assen
Nieuwe geometrieën maken een grotere flexibiliteit mogelijk in kleinere footprints voor krappe installaties.
Additieve productietoepassingen
Gebruik van 3D-geprinte overgangsstukken of complexe geometrische elementen om de prestaties te optimaliseren.
Integratie met Digital Twin & Predictive Analytics
Bewaking van het gedrag van de compensator tijdens live-gebruik en integratie in digitale tweelingen van de fabriek voor voorspellend onderhoud.
Terwijl de markten streven naar hogere efficiëntie, hogere druk/temperaturen en krappere marges, moeten compensatoren evolueren. Systemen zoals ultra-superkritische energiecentrales, geavanceerde chemische reactoren en nieuwe energietoepassingen (bijvoorbeeld waterstofsystemen) stellen hogere eisen. De compensator van de toekomst moet niet alleen betrouwbaar buigen, maar ook diagnostische feedback geven en naadloos integreren in slimme systemen.
Fabrikanten en R&D-groepen investeren zwaar in levenscyclusanalyses, sensoren, nieuwe materialen en modularisering van compensatorsystemen. De vraag naar hernieuwbare energiebronnen, LNG, waterstoftransmissie, districtsenergiesystemen en geavanceerde productie groeit. De focus verschuift van pure mechanische robuustheid naar intelligente, geïntegreerde systemen.
Vraag: Hoe bepaal ik of een axiale, laterale of hoekcompensator moet worden gebruikt?
A: Bereken de verwachte verplaatsingen in elke richting op basis van de thermische uitzetting van de pijp, uitlijningstoleranties, verplaatsing van ondersteuningen of zettingen. Als het merendeel axiaal is, kan een axiale compensator volstaan. Als er sprake is van een zijdelingse of hoekafwijking, overweeg dan een laterale, hoek- of universele compensator. Geavanceerde analyse (eindige elementen, spanningsanalyse) is vaak de leidraad voor deze beslissing.
Vraag: Wat gebeurt er als een compensator buiten het ontworpen bewegingsbereik werkt?
A: Werken buiten de ontwerplimieten kan leiden tot metaalmoeheid, knikken, overspanning in balgen of connectoren en uiteindelijk falen (scheuren of lekkage). Het brengt de levensduur van de cyclus ernstig in gevaar en kan leiden tot een plotselinge, catastrofale storing. Daarom zijn ontwerpveiligheidsmarges en -beperkingen van cruciaal belang.
Leidingcompensatoren zijn van fundamenteel belang voor veerkrachtige, efficiënte leidingsystemen en bieden spanningsverlichting, trillingsdemping en uitlijningscorrectie. De juiste combinatie van materialen, bewegingscapaciteiten en systeemintegratie is van cruciaal belang voor prestaties op de lange termijn. Met de opkomst van slimme systemen en de vraag naar hogere operationele efficiëntie evolueert de compensator – niet alleen als een passief mechanisch onderdeel, maar als een intelligent, bewaakt bezit in moderne leidingnetwerken.
Naarmate de sector vooruitgaat,Fushuoblijft zich inzetten voor het leveren van geavanceerde, hoogwaardige compensatoroplossingen die zijn toegesneden op veeleisende toepassingen. Ontdek samenwerking en aanpassing van oplossingen:neem contact met ons opom de ideale compensator voor uw systeembehoeften te ontdekken.
